UNIMOTION
Lineární jednotky CTL

Kompatibilita s enkodéry

BISS-C
SSI + SinCos
Endat 2.2®
DriveCliQ®
HIPERFACE® + SinCos
HIPERFACE DSL®

Systém s více vozíky

Lineární jednotka CTL podporuje více vozíků na jedné ose, čímž nabízí vyšší flexibilitu a efektivitu pro kompaktní a modulární aplikace..

Jednotky s lineárním motorem

Vestavěný vysoce výkonný lineární pohon UNIMOTION.

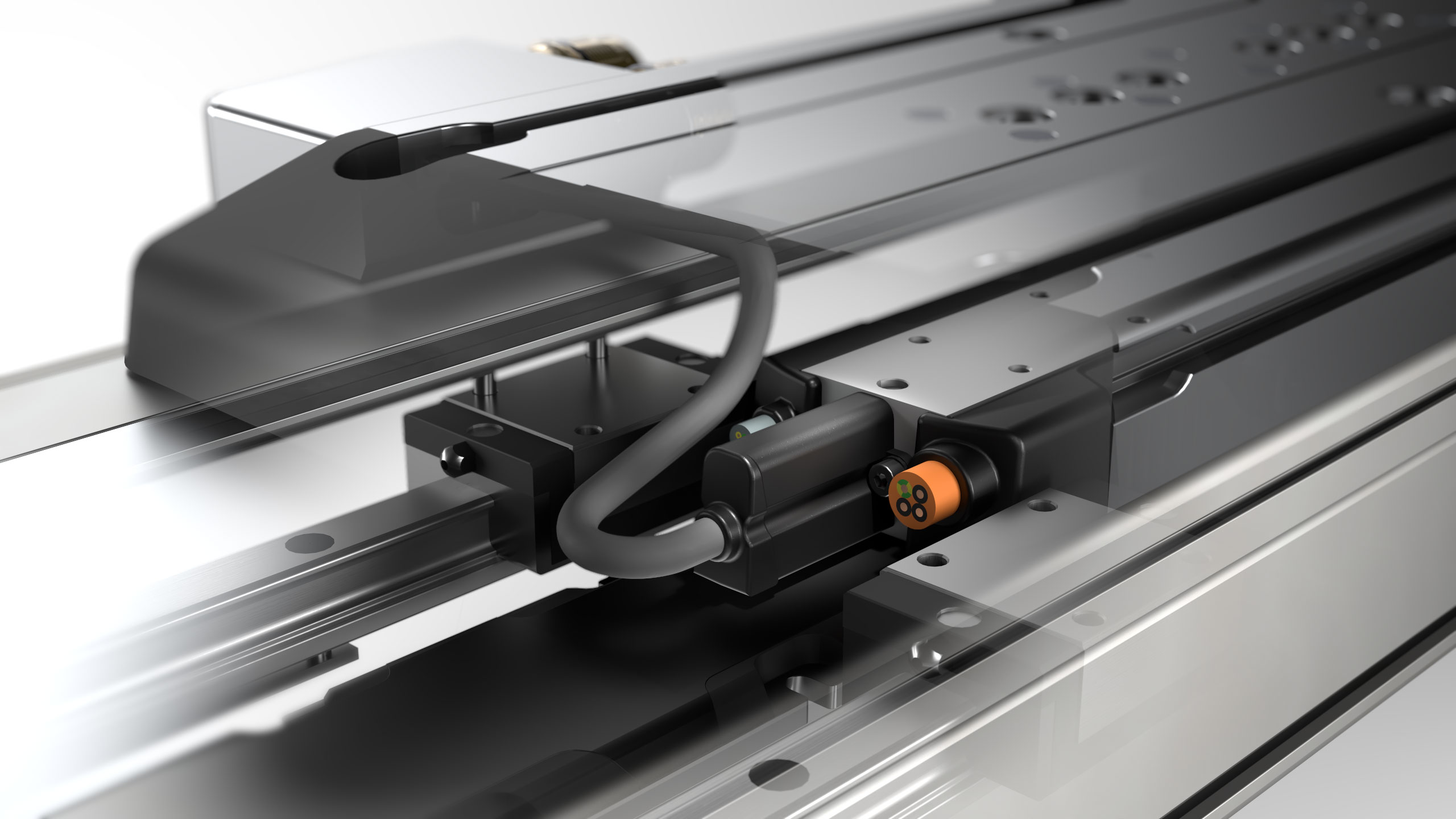

Volitelný Hallův snímač

AD Hallův snímač

Univerzální Hallův snímač s analogovými a digitálními výstupními signály

Další informace

Kompatibilita s enkodéry

Systémová integrace

  • BISS-C
  • SSI + SinCos
  • Endat 2.2®
  • DriveCliQ®
  • HIPERFACE® + SinCos
  • HIPERFACE DSL®

Snadná integrace s řídicími jednotkami od společností Siemens, Beckhoff, Bosch-Rexroth, Fanuc, Mitsubishi, Panasonic a Yaskawa.

Podpora více typů enkodérů

Lineární jednotky CTL nabízejí širokou škálu standardních inkrementálních a absolutních rozhraní pro lineární enkodéry, včetně bezpečnostních typů (SIL2–PLd).

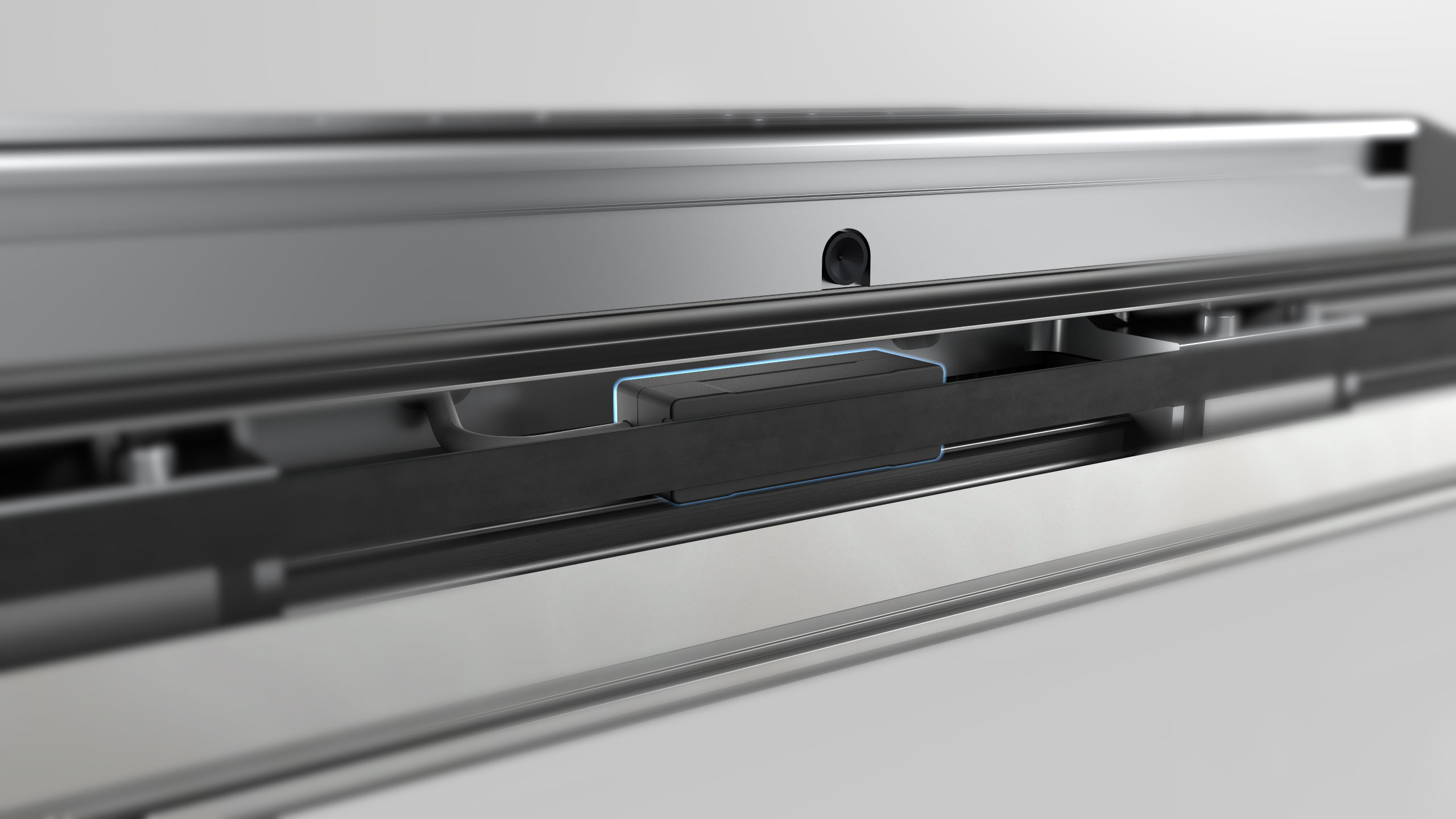

Odměřovací systém

Lineární jednotky CTL nabízejí širokou škálu různých vestavěných odměřovacích systémů.

Opakovatelnost

Kombinace lineárního motorového pohonu a odměřovacího systému nabízí opakovatelnost až ±0,001 mm.

Další informace

Systém ochrany

Ochrana před prachem

Speciální konstrukce ochranného systému zajišťuje, že lineární jednotka je vždy dokonale utěsněna.

Napínání ochranného krytu

Inovativní řešení napínání nabízí dokonalé vyrovnání ochranného krytu i při dlouhé dráze a vysoké akceleraci.

Vysoká rychlost

Použití inovativního lineárního pohonu UNIMOTION umožňuje jednotce dosahovat rychlosti až 5 m/s.

Vysoké zrychlení

Lineární jednotky CTL nabízejí nejvyšší zrychlení ze všech lineárních modulů UNIMOTION.

Další informace

Systém s více vozíky

Flexibilní pohyb na jedné ose

Lineární jednotka CTL podporuje více vozíků na jedné ose, čímž nabízí vyšší flexibilitu a efektivitu pro kompaktní a modulární aplikace.

Další informace

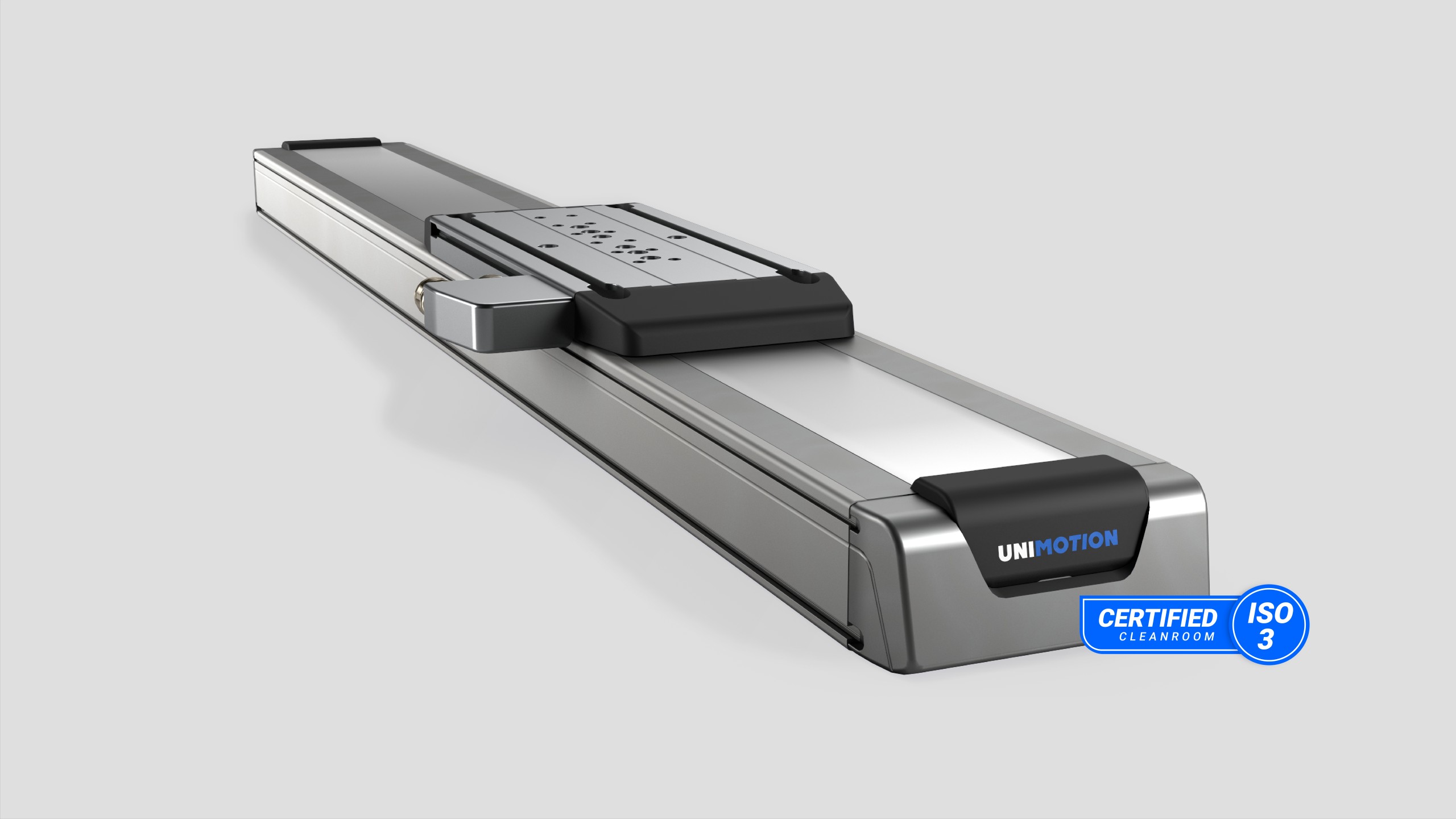

Certifikace čistých prostor

Certifikace čistých prostor

Lineární jednotky CTL společnosti UNIMOTION jsou nyní certifikovány podle norem ISO 3 pro čisté prostory a splňují přísné environmentální normy pro vysoce kontrolované provozy v čistých prostorech.

Vylepšené aplikace

Díky certifikaci ISO 3 pro čisté prostory jsou tyto jednotky ideální pro vysoce přesná prostředí, jako je výroba polovodičů, farmaceutický průmysl, lékařská technika a mnoho dalších.

Inovace a kvalita

Tato certifikace odráží závazek společnosti UNIMOTION k inovacím, kvalitě a plnění specifických potřeb pokročilých výrobních odvětví.

Další informace

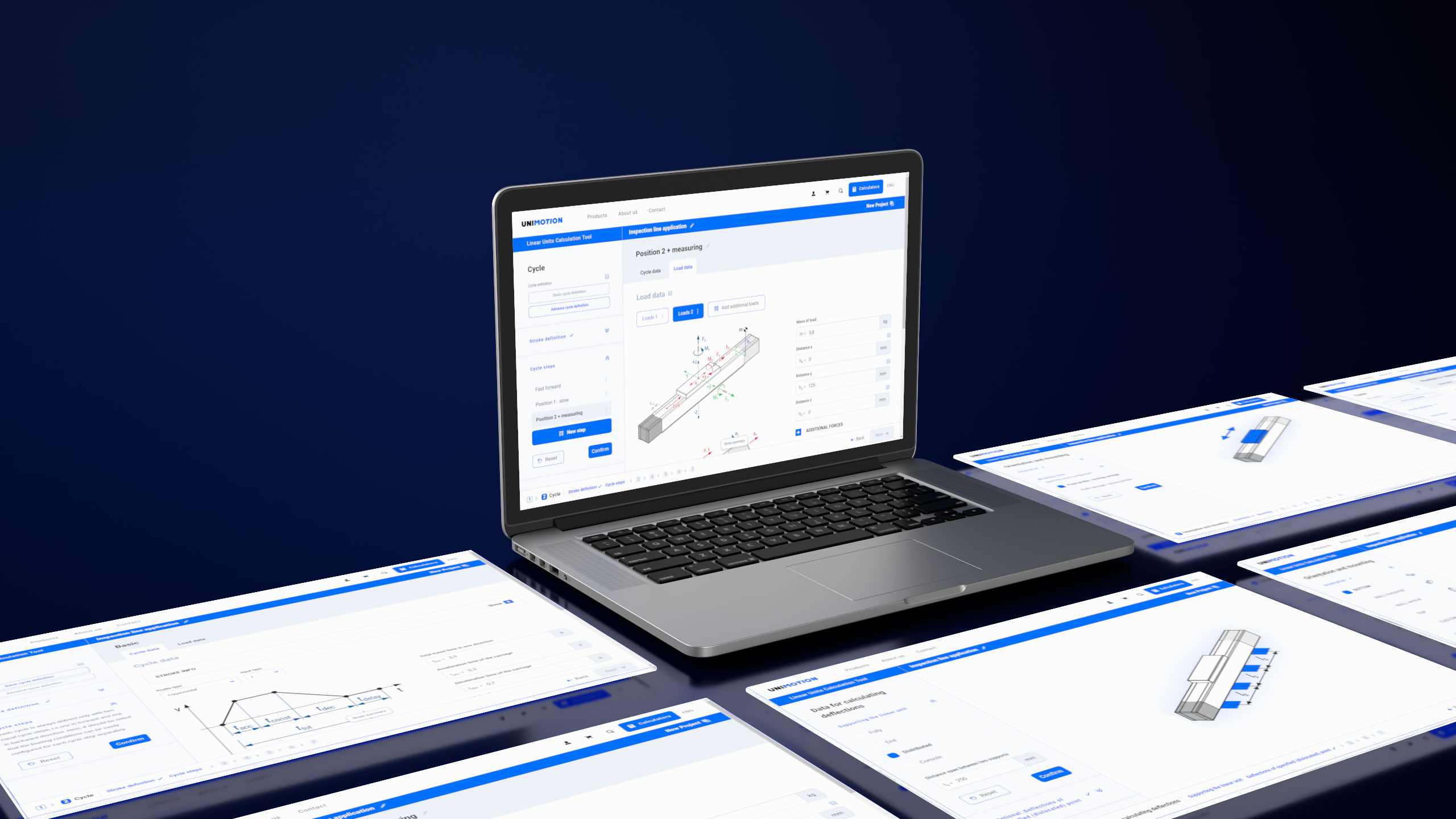

Online nástroj pro volbu velikosti

Online nástroj pro volbu velikosti

Sofistikovaný nástroj pro volbu velikosti vám poskytne řešení během několika minut.

Vypočítat

Neomezené možnosti konfigurace

Konfigurační nástroj

Lineární jednotka CTL lze konfigurovat pomocí snadno použitelného konfiguračního nástroje krok za krokem.

Generování 3D modelu

Integrované řešení pro generování 3D modelů umožňuje okamžitý náhled a stažení nakonfigurovaného produktu ve více než 50 formátech.

Objednávejte online

Nakonfigurovanou lineární jednotku CTL můžete snadno zakoupit prostřednictvím online obchodu UNIMOTION.

Konfigurovat a koupit

Volitelný kryt

Bez ochranného krytu

Lineární jednotky CTL lze dodat s ochranným krytem nebo bez něj.

Další informace

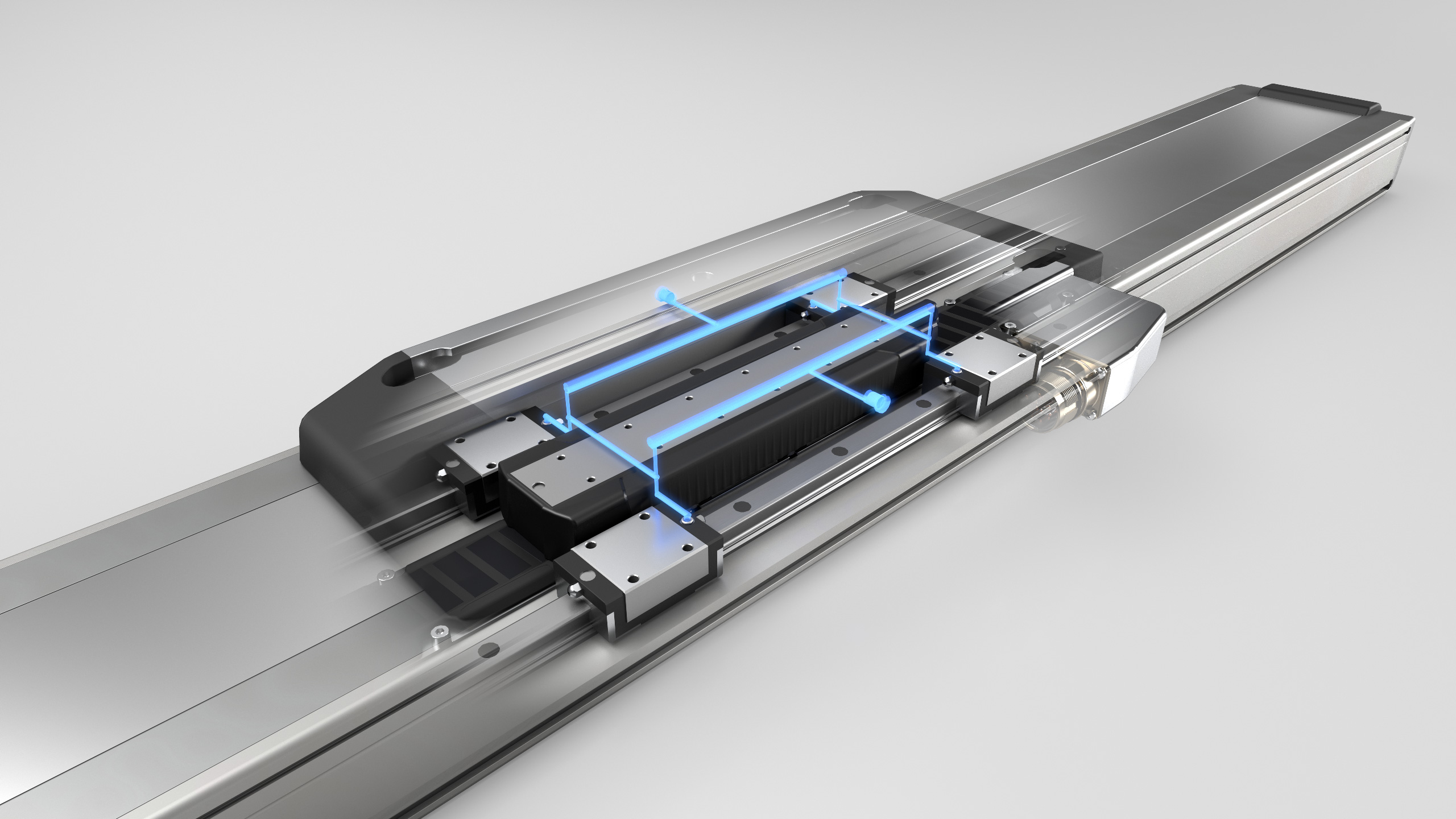

Centrální mazací systém

Jednoduché opětovné mazání

Centrální mazací systém umožňuje jednoduché a rychlé mazání celé linární jednotky prostřednictvím libovolného mazacího portu.

Snadná údržba

Díky inovativnímu systému opětovného mazání nabízí lineární jednotka CTL nízké náklady na údržbu a dlouhou životnost.

Další informace

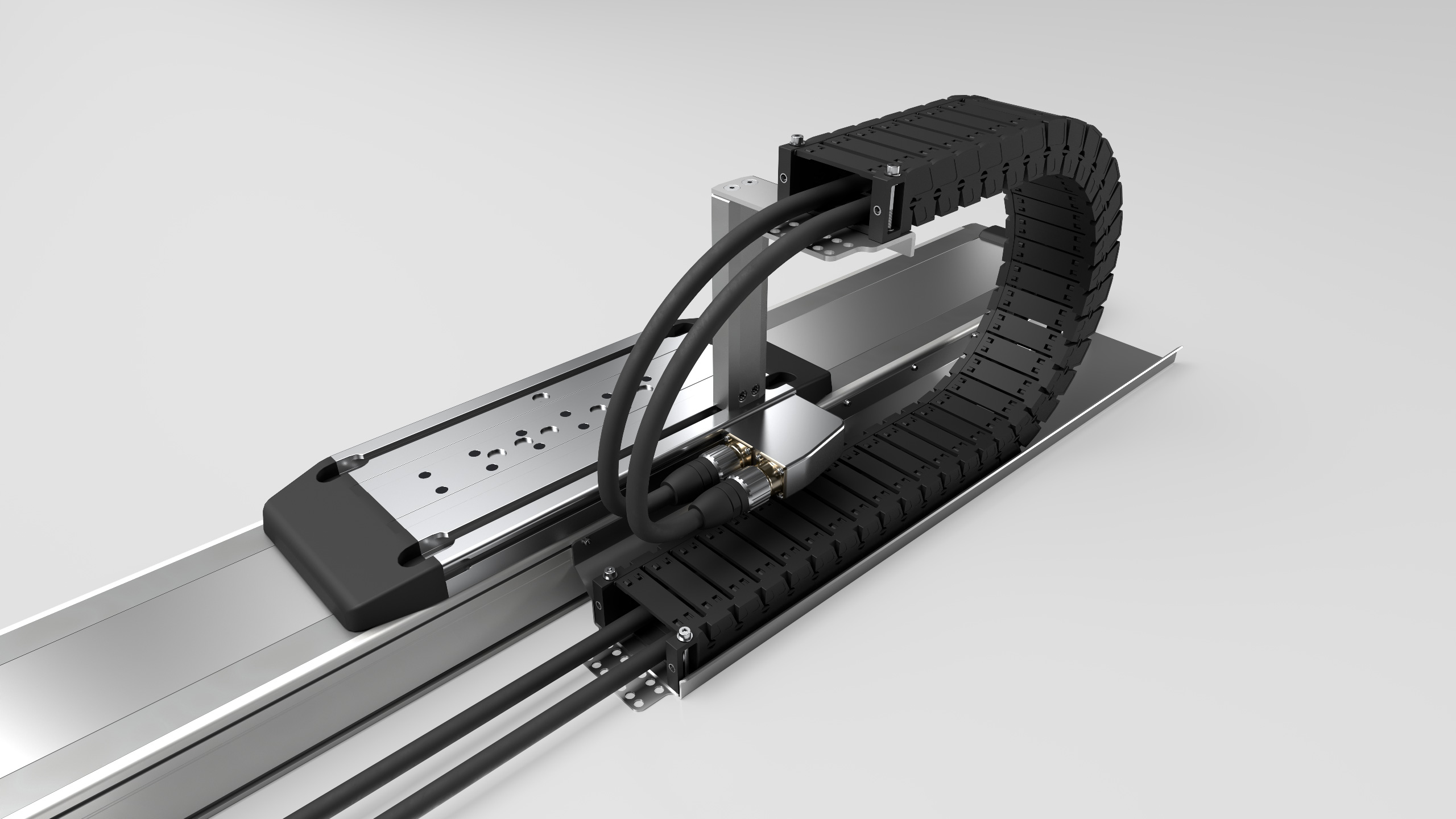

Volitelný energetický řetěz

Vysoká dynamika

Lineární jednotku lze vybavit energetickým řetězem vhodným pro vysoce dynamická použití.

Nízká hlučnost

Zásluhou speciální konstrukce článků je lineární jednotka CTL s energetickým řetězem ideální pro aplikace s nízkou hlučností.

Vysoká rychlost

Použití energetických řetězů umožňuje lineární jednotce CTL dosahovat vysokých rychlostí s bezpečně zajištěnými kabely.

Další informace

Specifikace lineární jednotky CTL

TRVALÁ SÍLA Až 1125 N
MAXIMÁLNÍ SÍLA Až 2475 N
RYCHLOST Až 5 m/s
ZDVIH Až 5970 mm
OPAKOVATELNOST Až ±0,001 mm
NÍZKÁ MONTÁŽNÍ VÝŠKA Od 85 mm
INTERNET VĚCÍ IOT Volitelný inovativní modul IOT
HALLŮV SNÍMAČ Volitelný inovativní AD Hallův snímač
Certifikáty RoHS, REACH

* Zdvihy nad uvedenou hodnotu jsou k dispozici na vyžádání.
